金屬軟管的構造及其性能介紹 |
波紋金屬管是現代工業管路中一種高品質的柔性連接管。它主要由金屬波紋管、金屬網體和各類不同形式的接頭組成。它的內管是螺旋形波紋或環形波紋的薄壁不銹鋼波紋管，波紋管的外層網套的由不銹鋼絲或不銹鋼鋼帶按一定參數編織而成。軟管兩端的接頭是根據用戶管道或設備的接頭形式配制的。
軟管的波紋管是由不銹鋼薄壁無縫管或縱焊縫不銹鋼薄壁管經過高精度塑性變形加工成形的。波紋管輪廓的彈性決定了軟管的柔軟性和抗疲勞性，易吸收各種運動變形和循環載荷，尤其能夠滿足系統較大位移的補償。
波紋金屬軟管具有良好的柔軟性、抗疲勞性、耐高低溫、耐腐蝕性等諸多優特點，它相對其它類型的軟管（橡膠軟管、塑料軟管）的壽命要高得多，隨著現代工業的發展，耐高低溫、耐高壓、耐腐蝕的波紋金屬軟管越來越被廣泛使用。
執行標準：GB/T14525-93 通徑范圍：DN4-800mm 工作壓力：PN0.6-32MPa 溫度范圍：－196℃～600℃
供貨長度：任選 |
泵連接軟管 |
| 在泵或壓縮機與閥門、儀器儀表所構成的輸送液、氣介質的管道系統中，常因振動損壞儀器儀表，縮短元器件的使用壽命，影響系統的正常工作，還因振動產生的噪音嚴重危害操作者的健康。所以在泵的進出口安裝一節泵連軟管可減小、吸收管系統的振動和噪音，同時還能補償一定的位移，保護了系統正常工作，靜化工作環境，并消除了以往采用的橡膠軟接容易老化，耐溫性能差等常見病。 |
|
 |

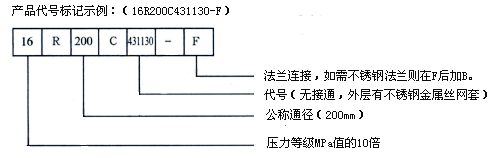

表示說明：1.6公斤級、通徑為200mm，法蘭（碳鋼）連接的泵連軟管。
注：安裝要求見我廠泵連軟管安裝指南。 |
|

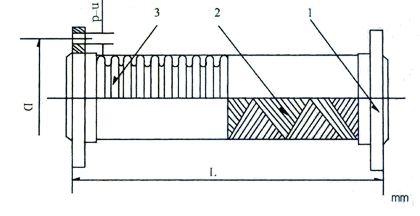

（1）法蘭
（2）不銹鋼網套
（3）不銹鋼波紋管 |
產品代號 |
公稱
通徑
mm |
公稱
壓力
MPa |
總長
（推薦值）
L |
平焊法蘭
JB81/59 |
備注 |
D |
n-d |
25/40R50C431130-FB/F |
50 |
2.5-4.0 |
250 |
125 |
4-Φ18 |
如用戶有特殊要求，可另行設計。 |
25/40R65C431130-FB/F |
65 |
255 |
145 |
8-Φ18 |
25/40R80C431130-FB/F |
80 |
265 |
160 |
8-Φ18 |
10/25R100C431130-FB/F |
100 |
1.0-2.5 |
295 |
180 |
8-Φ18 |
10/25R125C431130-FB/F |
125 |
340 |
210 |
8-Φ18 |
10/25R150C431130-FB/F |
150 |
355 |
240 |
8-Φ23 |
10/25R200C431130-FB/F |
200 |
385 |
295 |
12-Φ23 |
10/25R250C431130-FB/F |
250 |
445 |
355 |
12-Φ25 |
10/25R300C431130-FB/F |
300 |
460 |
410 |
12-0Φ25 |
10/25R350C431130-FB/F |
350 |
500 |
470 |
16-Φ25 |
10/25R400C431130-FB/F |
400 |
550 |
525 |
16-Φ30 |
|
